परिचय

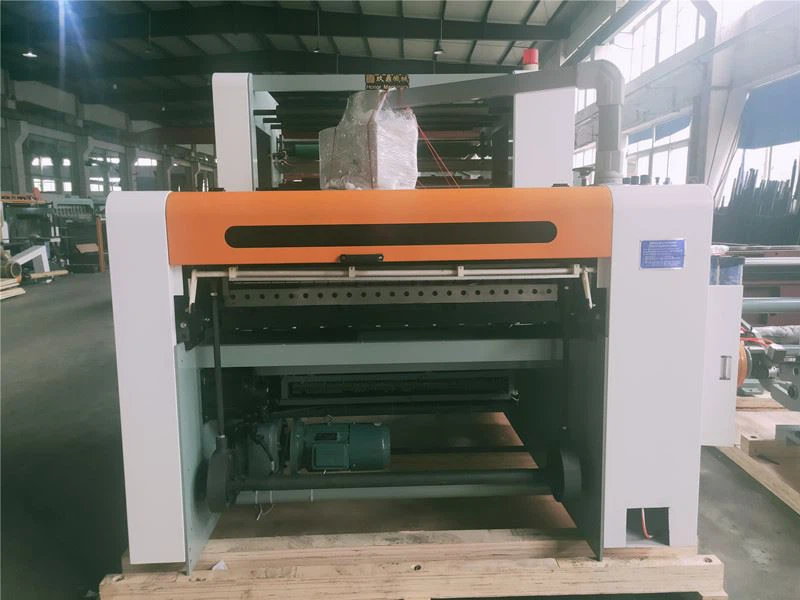

ऑनर मशीनरी ग्रुप में, हमने मॉडल ऑनर-ए 4-4 विकसित किया है, जो ए4 पेपर कटिंग और पैकिंग मशीन की एक श्रृंखला है, जो प्रति मिनट 20-25 पैक पर औद्योगिक कटिंग और पैकिंग पेपर के लिए आदर्श है। A4 कॉपी पेपर के लिए यह औद्योगिक पेपर कटर बड़े पेपर रोल को A4 आकार में काटता है। हम ग्राहकों की जरूरतों के अनुसार कागज उत्पाद का आकार भी अनुकूलित करते हैं। प्रश्नों के लिए आज ही ऑनर से संपर्क करें, और हमारा मित्रवत स्टाफ आपको वह ढूंढने में मदद करेगा जिसकी आपको आवश्यकता है। हमारी स्वचालित पेपर रैपिंग मशीन के वैकल्पिक हिस्से भी उपलब्ध हैं।

स्वचालित ए4 पेपर काटने की मशीन और पैकिंग मशीन पेपर रोल को काटने के बाद सीधे कागज को टुकड़ों में ढेर कर देती है:
कागज़ रोल:

प्रति पेपर:

A4 size sheet line

A4 पेपर कटिंग और पैकिंग मशीन के लिए आविष्कार पेटेंट
1. कागज काटने की मशीन के लिए शीट एकत्रित करने वाले उपकरण।
2. काटने की मशीन के लिए पेपर कटर शाफ्ट।
3. कॉपी पेपर पैकिंग मशीन के लिए रैपिंग पेपर फोल्डिंग उपकरण।

A4 पेपर कटिंग और पैकिंग मशीन का तकनीकी परिचय
हमारी कॉपी पेपर स्लिटिंग, शीटिंग और रीम रैपिंग मशीन (मॉडल ऑनर - ए4) एक नव विकसित औद्योगिक पेपर उपकरण है जो उच्च उत्पादन गति के लिए उन्नत तकनीक का उपयोग करती है। उच्च काटने की सटीकता के साथ, पूरी तरह से स्वचालित कागज उपकरण अंतरराष्ट्रीय मानकों को पूरा करता है, जिससे समय और श्रम की बचत होती है।

विशेषताएँ
कागज काटने और पैकिंग मशीन पीएलसी नियंत्रण प्रणाली और यांत्रिक स्वचालन के साथ पूरी तरह से स्वचालित है। पूरी प्रक्रिया में पेपर रोल खोलना, काटना, गिनना, परिवहन करना, रीम्स वितरण और पैकेजिंग शामिल है ताकि श्रम की तीव्रता कम हो जाए।

A4 पेपर कटिंग और पैकिंग मशीन का विन्यास

1	गैर-शाफ्ट रोल-लोडिंग नियंत्रण प्रणाली	2 सेट
2	उन्नत तनाव नियंत्रण प्रणाली -	4 सेट
3	युद्धरोधी तंत्र	4 सेट
4	काटने वाले चाकू	5 सेट
5	एक साथ क्रॉस-कटिंग चाकू	1 सेट
6	हाई स्पीड पेपर फीडिंग सिस्टम	3 सेट्स
7	कम गति वाला पेपर फीडिंग सिस्टम	2 सेट
8	एज ट्रिमिंग और डिस्चार्जिंग सिस्टम -	1 सेट
9	2डी दोलन, चादरों को व्यवस्थित बनाना; पेंच उठाने वाला उपकरण जिसका उपयोग रीम्स के लिए शीट इकट्ठा करने के लिए किया जाता है	1 सेट
10	पीएलसी गिनती उपकरण	1 सेट
11	कागज की किरणें अनुदैर्ध्य बाहर निकालने वाले उपकरण	1 सेट
12	पीएलसी त्रुटि चेतावनी और हॉल्टिंग प्रणाली, पीएलसी नियंत्रण प्रणाली	1 सेट

A4 पेपर कटिंग और पैकिंग मशीन के मुख्य तकनीकी पैरामीटर

अधिकतम. पेपर रोल की चौड़ाई	846 मिमी
नेट काटने की चौड़ाई	840 मिमी
काटने के औज़ारों की संख्या	4 कटिंग-ए4 210मिमी(चौड़ाई)
पेपर रोल का व्यास	400-1200मिमी
पेपर रोल के कोर का व्यास	3" (76.2मिमी) या 6" (152.4मिमी)
पेपर शीट का वजन	60-100g/ m²
कटे हुए कागज की लंबाई	ए4(297मिमी)
कागज की मात्रा	0-500 शीट
अधिकतम. रीम की ऊंचाई	65 मिमी
कागज काटने की डिजाइनिंग गति	160 मी/मिनट
काटने की गति	538 बार/मिनट
प्रत्येक रीम का चक्र समय	4.3/मिनट
कागज काटने की गति	130 मी/मिनट
कार्य काटने की गति	437 बार/मिनट
रीम डिलीवरी की गति	3.5/मिनट(14 रीम्स/मिनट)
कागज काटने की सटीकता	±0.2मिमी
कागज काटने की स्थिति	1. स्थिर गति 2.पेपर रोल नहीं टूटेगा 3. क्वालीफाइड पेपर
हस्तांतरण	एसी फ्रीक्वेंसी रूपांतरण, चरणरहित गति विनियमन
मुख्य शक्ति स्रोत	3फेज/380v/50Hz
नियंत्रण वोल्टेज	220V एसी/22V डीसी
कुल शक्ति	35 किलोवाट
वायु की खपत	300एनएल/मिनट
वायवीय दबाव	6बार
समग्र आयाम (काटने की इकाई)	15000×2750×2100मिमी
वजन (काटने की इकाई)	12 T
समग्र आयाम (पैकिंग इकाई)	6000×3400×1600मिमी
वजन (काटने की इकाई)	2.5 T

A4 पेपर कटिंग और पैकिंग मशीन का विस्तृत परिचय

रोल लोडिंग यूनिट	इसमें 4 अनवाइंडिंग रोल और एक उन्नत मैग्नेटिक-पावर ब्रेक और हाइड्रोलिक सिस्टम शामिल है ताकि कागज बिना सिकुड़न या फटे मजबूती से अंदर चला जाए।
स्लिटिंग यूनिट	इटली से डेलसर के अप-स्लिटिंग चाकू का उपयोग करता है, बेहतर सेक्शनिंग वाला चाकू और अन्य ब्रांडों के चाकू की तुलना में 3 गुना अधिक सेवा जीवन।
शीटिंग इकाई	सटीक कटिंग और लंबी सेवा जीवन के लिए पहनने के लिए प्रतिरोधी रबर रोलर्स और उन्नत डबल साइक्लोट्रॉन हॉब तकनीक का उपयोग करता है।
शीटिंग इकाई	जर्मनी के सेंट पॉल ब्रांड के हार्ड कास्ट चाकू का उपयोग करता है। इस चाकू की सेवा अवधि अन्य ब्रांडों के समान चाकूओं की तुलना में 6 गुना अधिक है।
संदेशवाहक इकाई 1	जर्मनी से कॉन्टिटेक के बेल्ट और ताइवान से वेनव्यू टच स्क्रीन का उपयोग करता है।
शीट स्टैकिंग यूनिट	पिस्टन रॉड के बिना एक सिलेंडर और जर्मनी से एक अप और डाउन मोटर का उपयोग करता है, जो कंपन और शोर को कम करता है।
संदेशवाहक इकाई 2	शीटों के ढेरों को रैपिंग यूनिट तक स्थिरतापूर्वक पहुंचाता है।
लपेटन इकाई	शीटों के रीम (500 पीसी) को स्वचालित रूप से लपेटता है।
विद्युत घटक	सीमेंस के पीएलसी और ओमरोन के फोटोइलेक्ट्रिक स्विच का उपयोग करता है, जिससे लंबी सेवा जीवन सुनिश्चित होता है।
